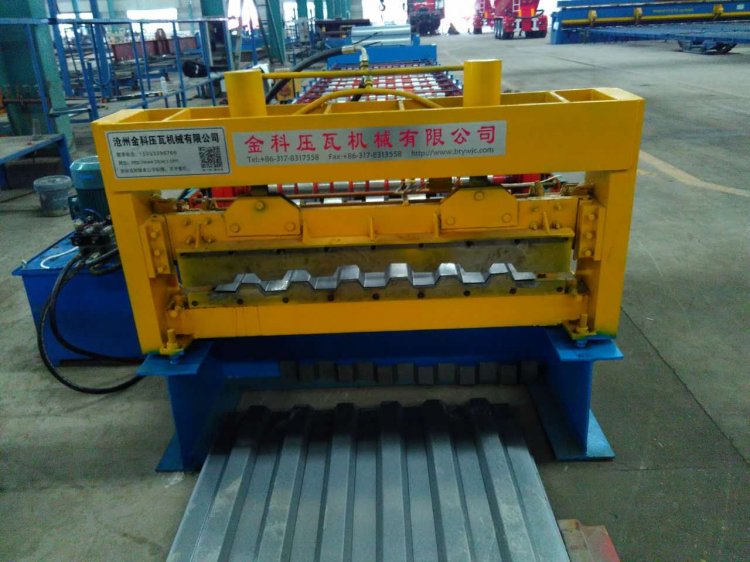

JK1200集裝箱板瓦楞機技術參數表：

設備總長 7.8m 寬度 1.6m 高度 1.5m

電機功率 11Kw 工作電壓 380V

生產速度 8--10米/分 寬度 1200mm

壓型軸徑 13道 Ø90mm實心輥軸   材質  45#鋼調質

壓型輪 軸承鋼鍛件，精車、磨光，表面鍍硬鉻

設備底架 400號H鋼   20mm厚側板

傳動方式 2寸鏈條、鏈輪傳動

液壓剪斷機 5.5kw

剪切刀 采用Cr12材質，經高溫淬火而成，由兩片刀組成

壓板厚度 0.8-2mm  鍍鋅板材

隨機附件 承重8噸上料架一套，一個操作柜，操作規程和使用說明書各壹套

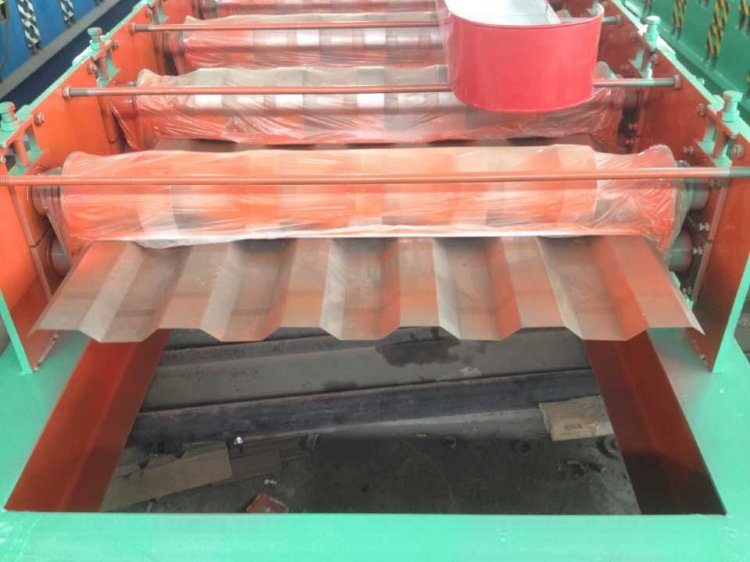

成型部分 輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、。

工作流程 （送毛坯料）開卷——導向進料——輥壓成型——定長切斷——成品出板

人工點固好工件，人工上卷，進入PLC操作頁面——按“啟動”鈕——板材自動進入——開始按設定的程序進行——達到設定的尺寸后自行切斷，此設備的自動壓板成型完成。

進料導向平臺 主機進料口處設置左右導向裝置。工作時，原材料板材兩側經左右導向進入主機，使原材料板材與輥壓成型系統保持正確的位置?？赏ㄟ^手動螺桿機構調節導向位置，且左右獨立可調。

成型后切斷系統 切斷系統由切斷機架，切斷模具，導向裝置和切斷油缸等組成。切斷刀材料為鉬鋼淬火處理。

電控系統 采用臺達PLC控制，15KW變頻調速，能實現整機自動化生產?？稍O(shè)定批次、工件長度、數量等。
