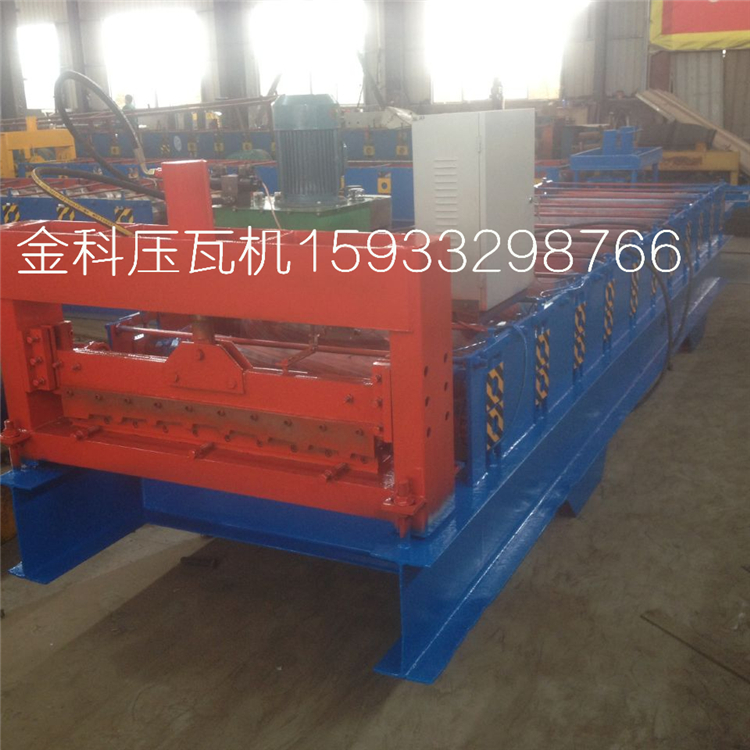

JK820異型板彩瓦機機器輥軸全部采用實心軸?？蓧哄冧\板材
標簽：自動剪切壓瓦機 壓瓦機 820壓瓦機
|
JK820異型板彩瓦機詳細說明：
全自動820型單板壓瓦機技術參數
設備總長 5.6m 寬度 1.3m 高度 1m
電機功率 4Kw 工作電壓 380V

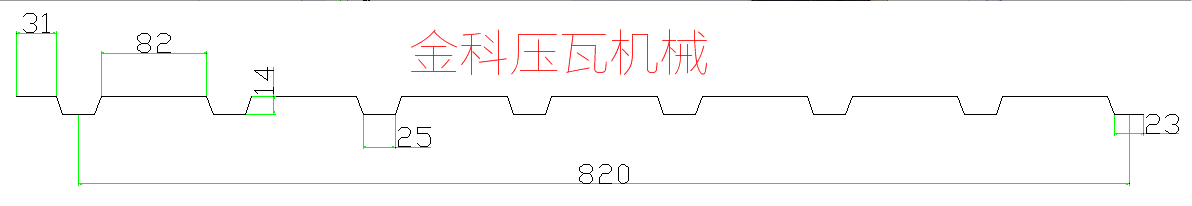

生產速度 8~10米/分 寬度 820mm
壓型軸徑 11道 Ø75mm輥軸 材質 45#鋼調質
壓型輪 45#鍛件，精車、磨光，表面鍍硬鉻
設備底架 300號H鋼 14mm厚側板
傳動方式 1寸鏈條傳動
泵站功率 4kw
剪切刀 采用Cr12材質，經高溫淬火而成，由二片刀組成
壓板厚度 0.4-0.6mm （鍍鋅板材）
隨機附件 1.25米承重8噸方管帶剎車上料架一套。
成型部分 輥壓成型系統由機架、傳動部件及冷彎成型輥輪組等組成。分為精工式車輪旋轉成型，成型效果好，減少輪子和原材料之間的摩擦力，調試方便、。
工作流程 （送毛坯料）開卷——導向進料——輥壓成型——定長切斷——成品出板
人工點固好工件，人工上卷，進入PLC操作頁面——按“啟動”鈕——板材自動進入——開始按設定的程序進行——達到設定的尺寸后自行切斷，此設備的自動壓板成型完成。
進料導向平臺 主機進料口處設置左右導向裝置。工作時，原材料板材兩側經左右導向進入主機，使原材料板材與輥壓成型系統保持正確的位置?？赏ㄟ^手動螺桿機構調節導向位置，且左右獨立可調。

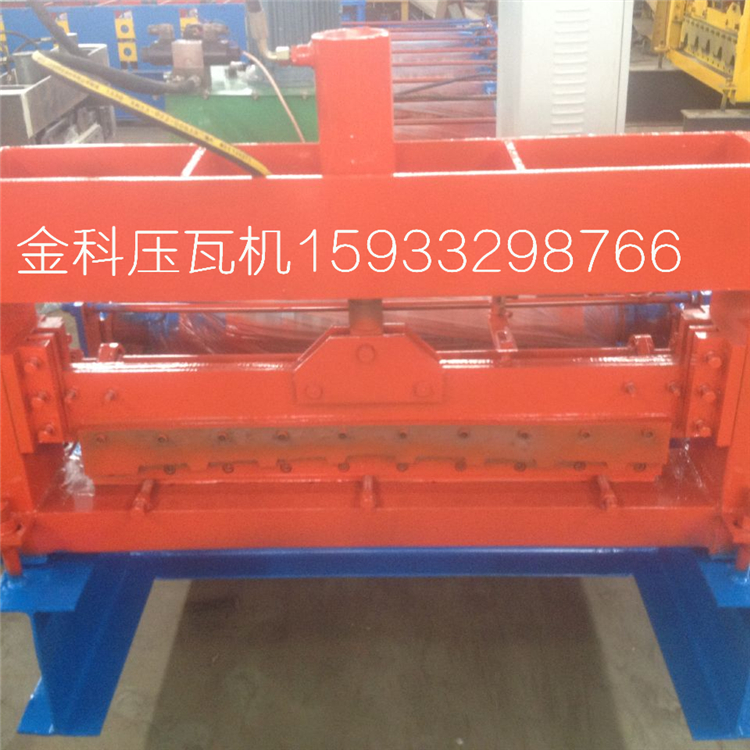

成型后切斷系統 切斷系統由切斷機架，切斷模具，導向裝置和切斷油缸等組成。切斷刀材料為鉬鋼淬火處理。
電控系統 采用臺達PLC控制，能實現整機自動化生產。可設定批次、工件長度、數量等。
操作方式：輸入屏+按鈕。編碼器計數，具有計數及記長功能。
|
